Vorbildgetreue Hydraulik

von Albert Türtscher

Ein voll funktionsfähiges 12-Wege-Räumschild ist der Traum eines jeden Pistenraupen-Modellbauers. Während die Hubfunktion und auch die Schnittwinkelverstellung noch recht einfach mechanisch zu realisieren sind, wird es bei den anderen Funktionen bereits deutlich schwieriger, vor allem wenn man vorbildgetreu bleiben möchte. Daher lag für uns nahe, diese Funktionen so wie beim Original mit Hydraulik umzusetzen.


Im Maßstab 1:12 konnten wir keine Zylinder finden, die unseren Ansprüchen an Vorbildtreue gerecht wurden. Deshalb haben wir uns entschlossen, die Hydraulikzylinder selbst zu bauen, und bei Pumpe und Ventilen kommerziell erhältliche Produkte zu verwenden.

Pumpe und Tank

Die Hydraulikpumpe kaufte ich von Modellbau Martin Kampshoff, die Ventilblöcke stammen von Modellbau Ulrich Meinhardt, denn diese Komponenten wurden mir vom Pionier in der Pistenraupen-Modellhydraulik Michael Peter empfohlen. Außerdem erlauben sie auch deutlich mehr Betriebsdruck als die Bauteile von anderen Herstellern.


Die Pumpe wurde mit angeflanschtem Tank geliefert, passte aber gerade so eben nicht in die Wanne des PB400, die ganze Einheit war um einige mm zu lang. Deshalb blieb mir nichts anderes übrig, als einen neuen Tank zu bauen und diesen neben der Pumpe zu platzieren.

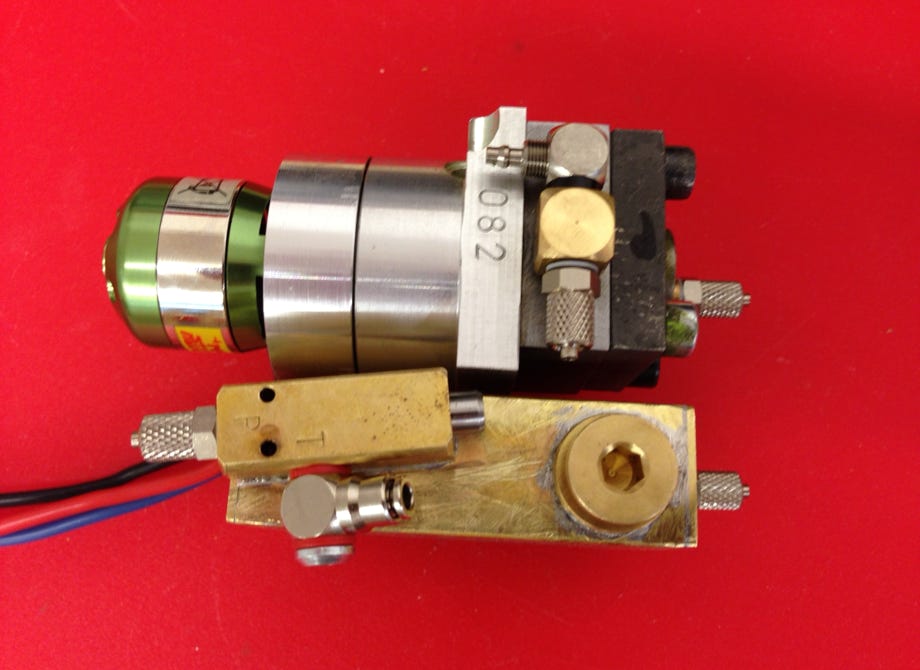

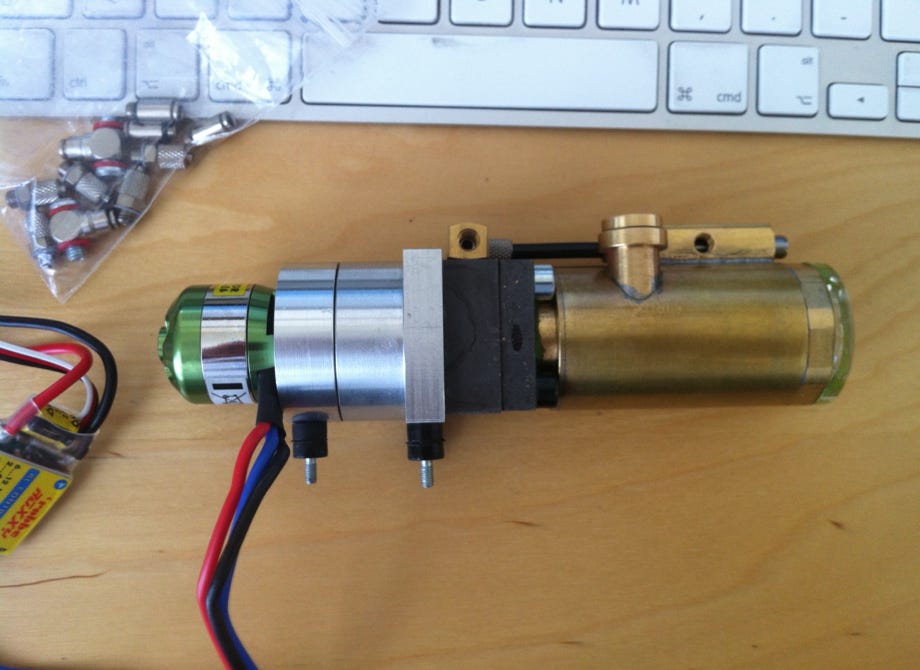

Pumpe mit angeflanschtem Tank im Lieferzustand

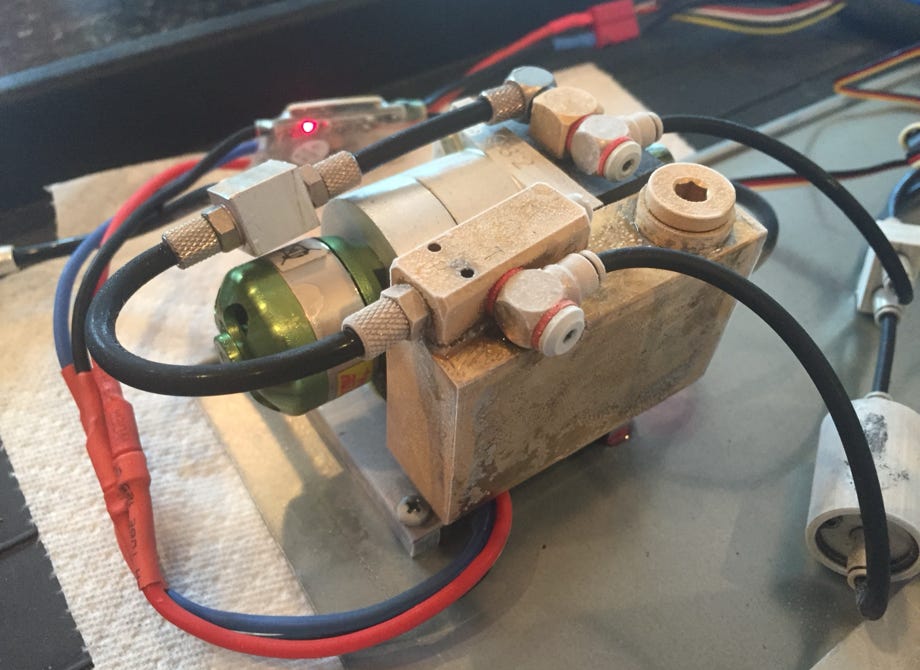

Pumpe mit neuem seitlichen Tank

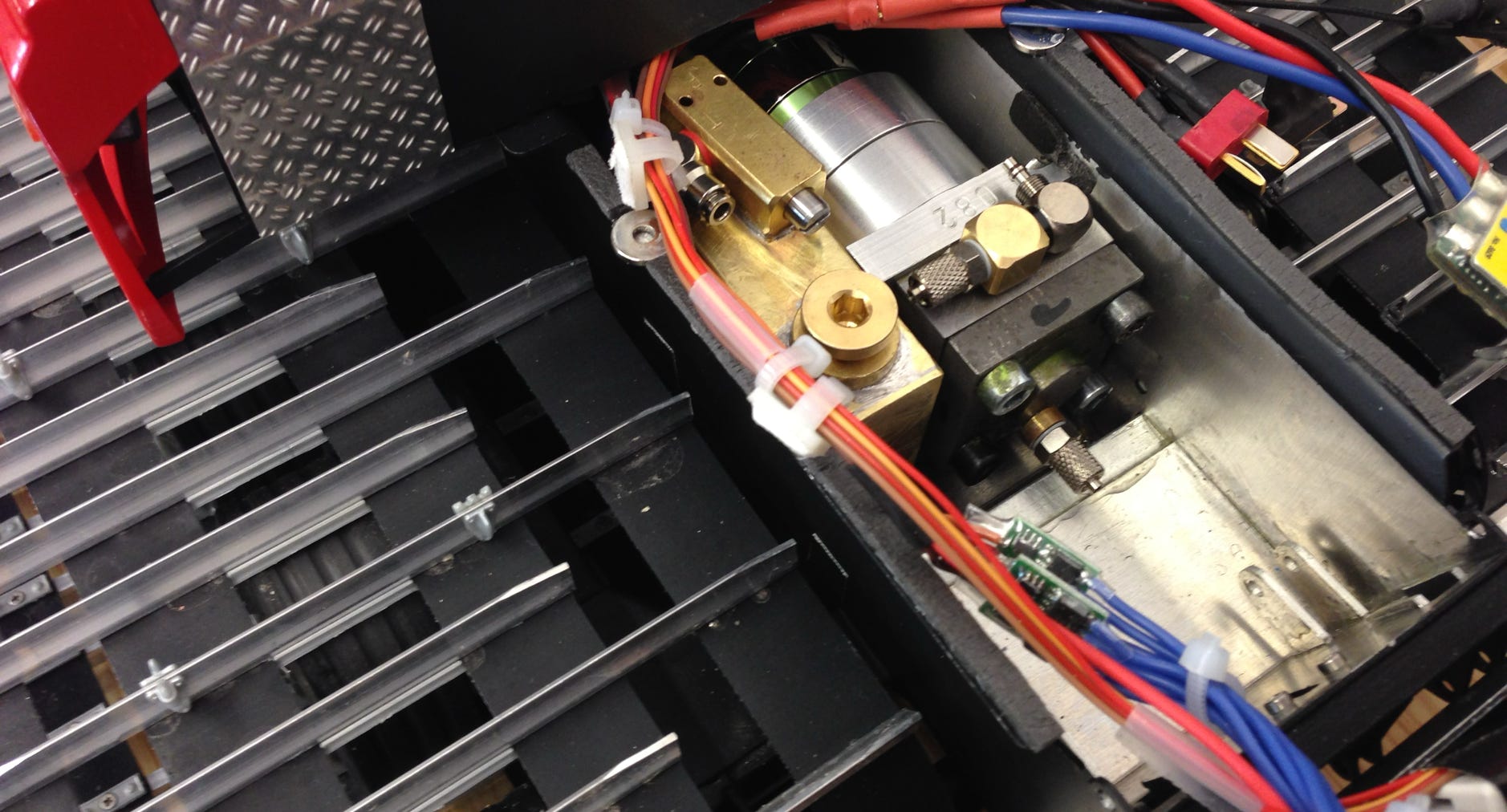

Einpassen der Pumpe und Tank in die PB400 Fahrwerkswanne

Zylinder

Nach diesen ersten Hürden ging es an die Planung der Zylinder, hier waren Albert (Dr. techn. Maschinenbau) und Eric (Metalltechniker Maschinenbau) das perfekte Team. Albert führte die Berechnungen durch, und Eric hat das notwendige Fachwissen für die Fertigung. Vor allem die kurzen Tiltzylinder haben es in sich, hier gilt es um jeden mm Hub zu kämpfen. Die Abmessungen von Zylinder und Kolben ergaben sich aus den verfügbaren O-Ringen, die als Dichtelemente verwendet werden. Als Schläuche möchten wir sehr kleine mit 1 mm Innendurchmesser verwenden, damit auch diese vom Maßstab her dem Original entsprechen. Dadurch ergeben sich allerdings geringe Durchflussraten und einiges an Druckverlust.


Nachdem die ersten Tests auf unserem Hydraulikprüfstand (siehe unten) soweit erfolgreich verliefen, konnte die Fertigung eines ersten Prototypen angegangen werden. Die Teile sind enorm winzig und müssen sehr präzise gefertigt werden. Daher kam eine CNC-Drehbank zum Einsatz.

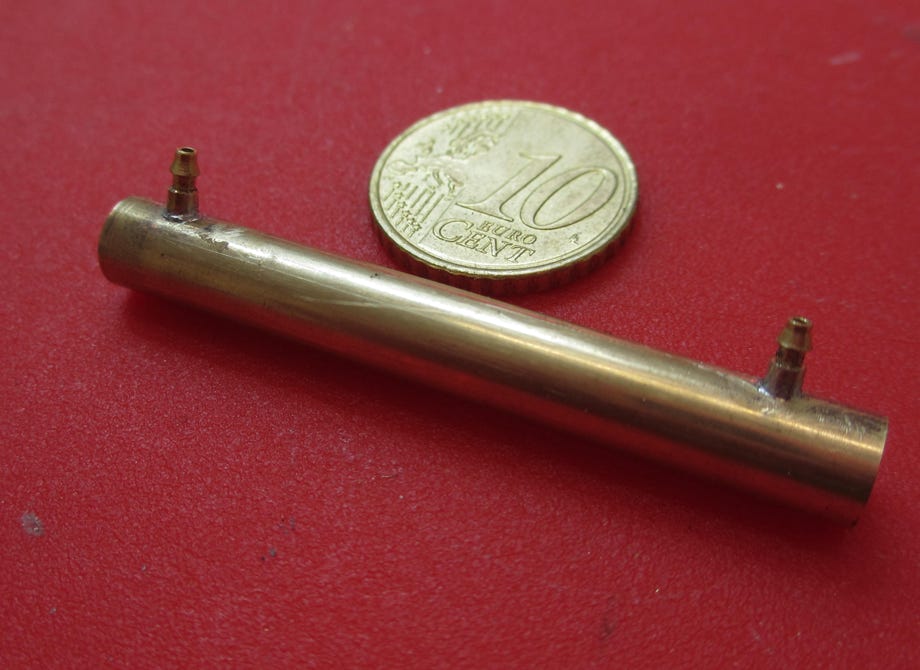

Zylinder mit angelöteten Schlauchnippeln

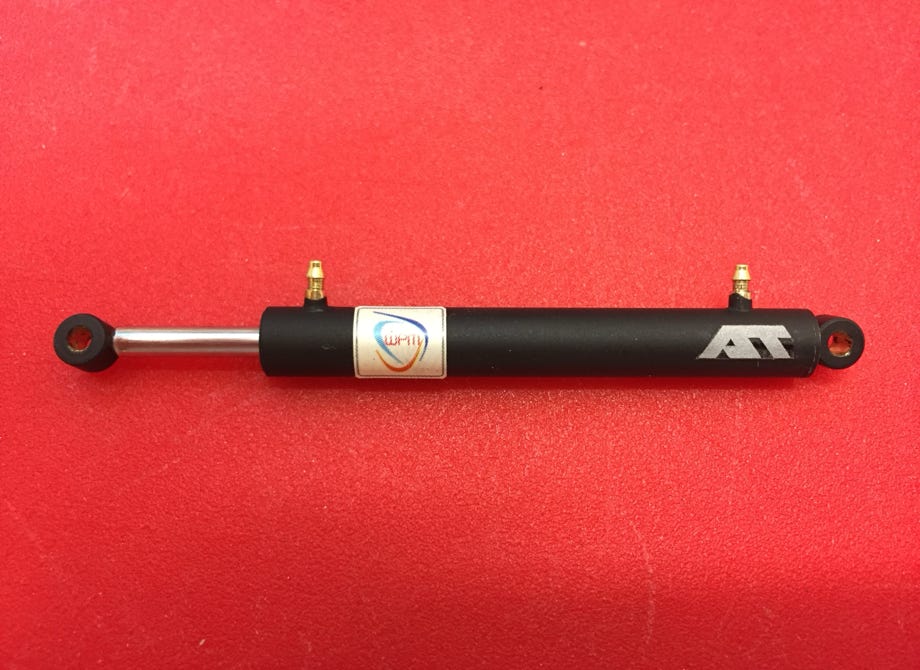

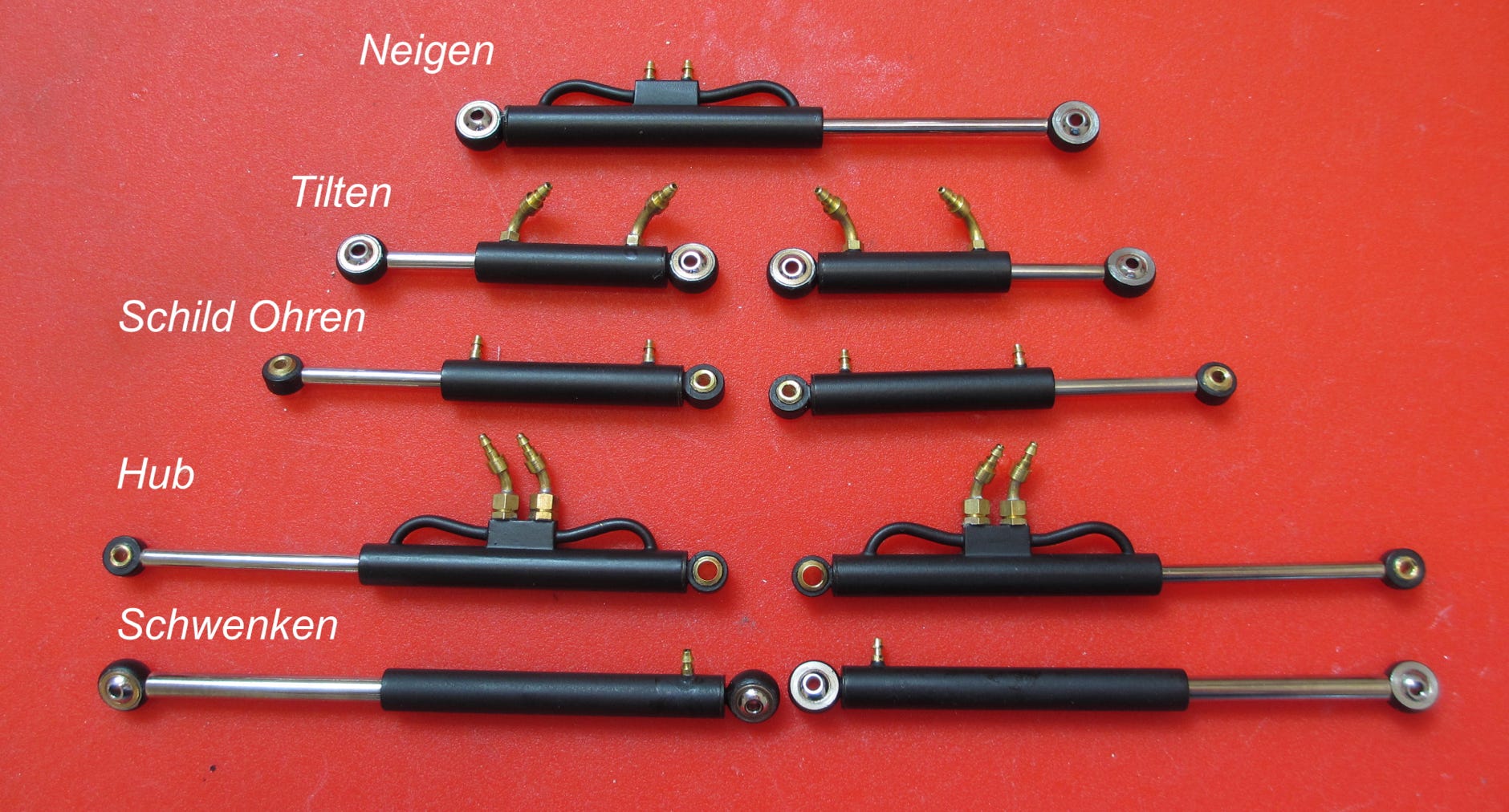

WPM Hydraulikzylinder

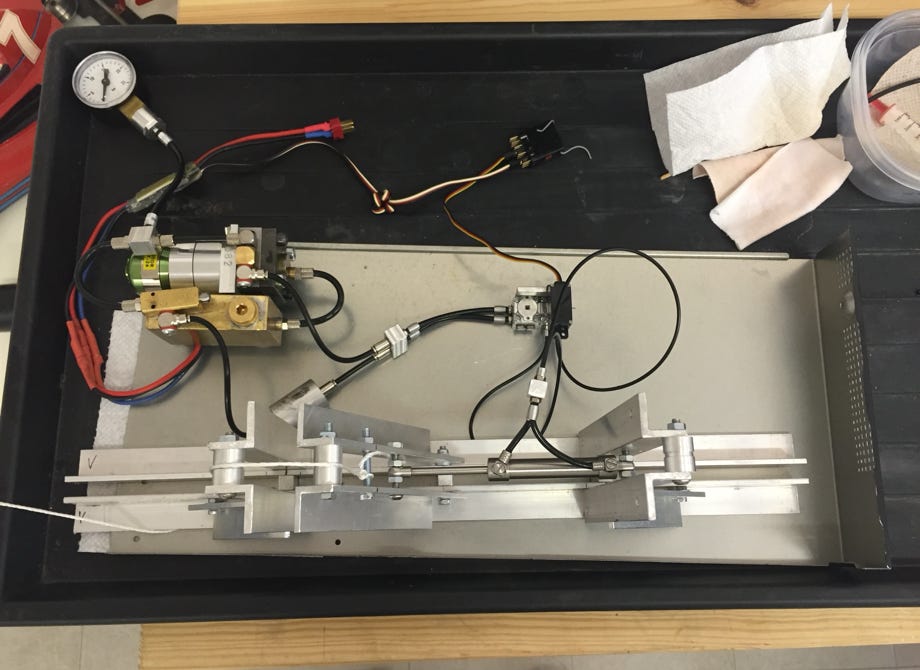

WPM Hydraulikprüfstand

"Probieren geht über Studieren", deshalb bauten wir einen Hydraulikprüfstand und führten Tests mit einem Robbe-Zylinder und verschiedenen Schläuchen durch. Unser Hydraulikprüfstand erlaubt das Testen von Zylindern unter Belastung in beide Richtungen. Dazu werden Gewichte als Last über eine Schnur an den Hebel gehängt, und für Zugbelastung über die im Bild unten linke Umlenkung gelegt, oder rechts für Druckbelastung.

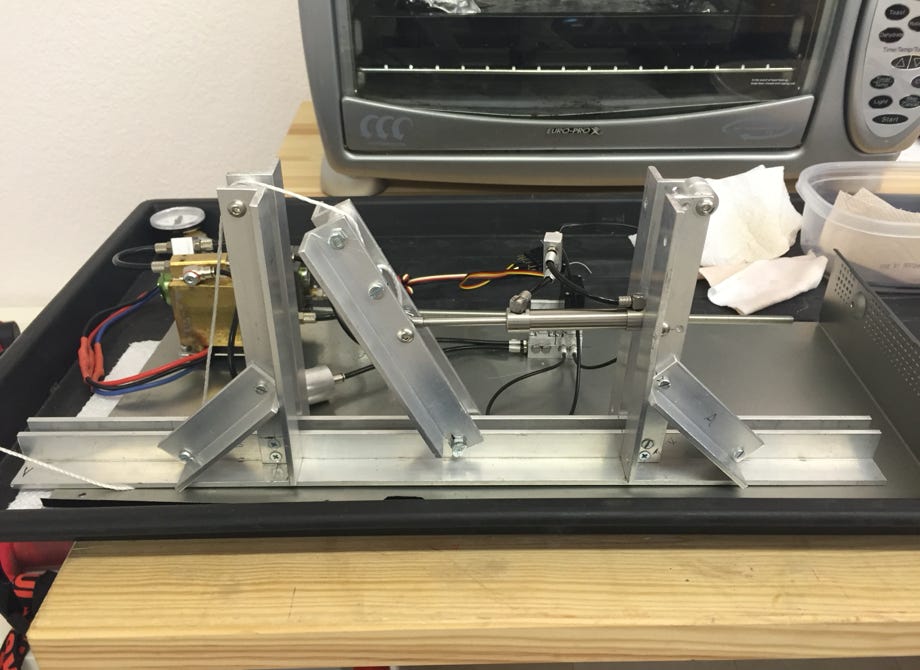

WPM Hydraulikprüfstand

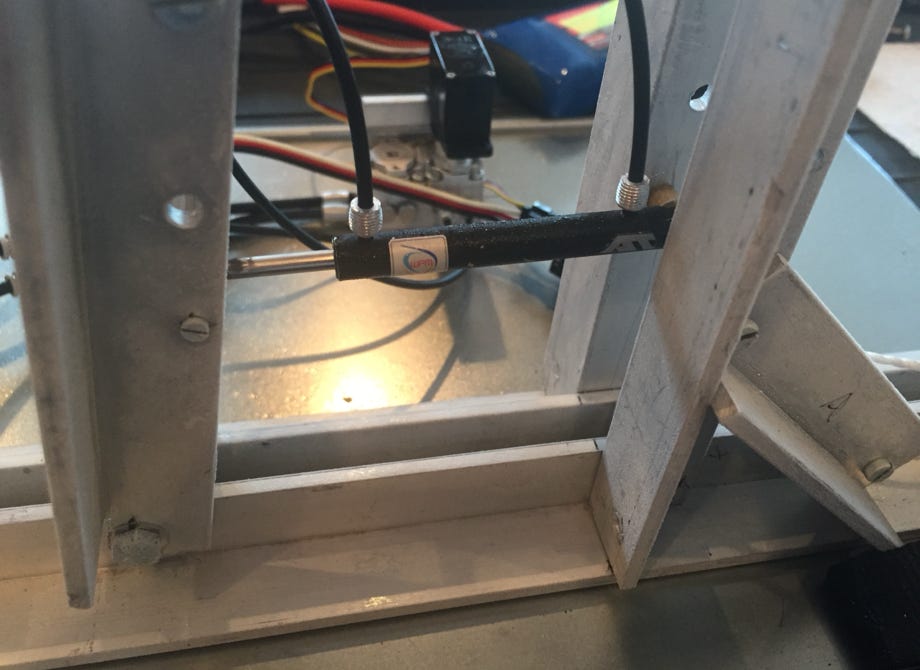

WPM Hydraulikprüfstand mit Robbe-Zylinder

Kältetest

Pistenraupen sind im Winter im Einsatz, deshalb wurde natürlich auch sofort ein Kältetest durchgeführt. Dazu kam der WPM Hydraulikprüfstand für einige Stunden in den Tiefkühlschrank bei -19°C. Die Pumpe hatte deutliche Anlaufschwierigkeiten, der Motor drehte zuerst nur ruckelig und erst nach etlichen Sekunden fing er an rund zu laufen (das ist im Video gut zu erkennen). Das sind leider die bekannten Probleme bei Modellhydraulik. Die Zylinderbewegungen waren auch deutlich langsamer als im warmen Betrieb. Bei solchen extremen Temperaturen werden wir allerdings kaum draußen sein. Bislang funktioniert die Hydraulik im Winter bei Minusgraden einwandfrei.

Kältetest bei -19°C

WPM Hydraulikzylinder im Kältetest

Fertigung der Zylinder

Nach ein paar Anpassungen aufgrund der Tests mit dem Prototypen wurden die benötigten Zylinder auf einer CNC gesteuerten Proxxon PD230 Drehbank gefertigt.

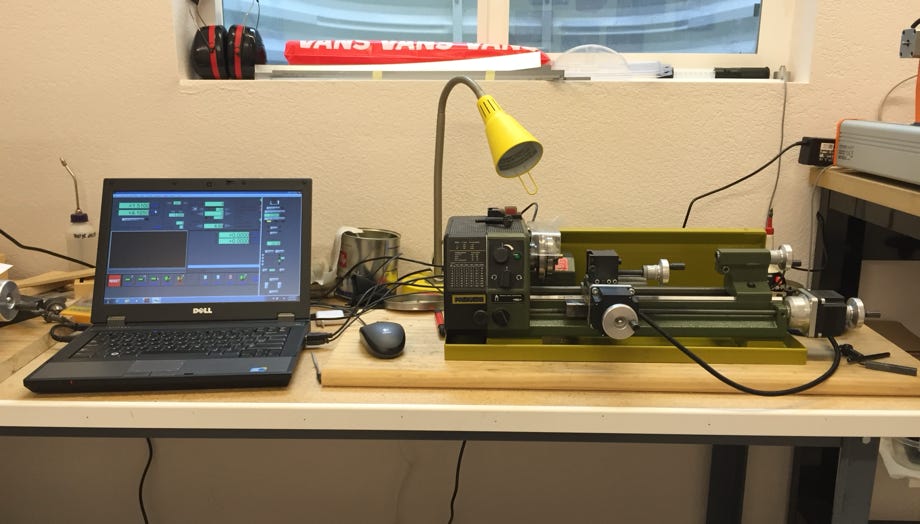

CNC-gesteuerte Drehbank Proxxon PD230

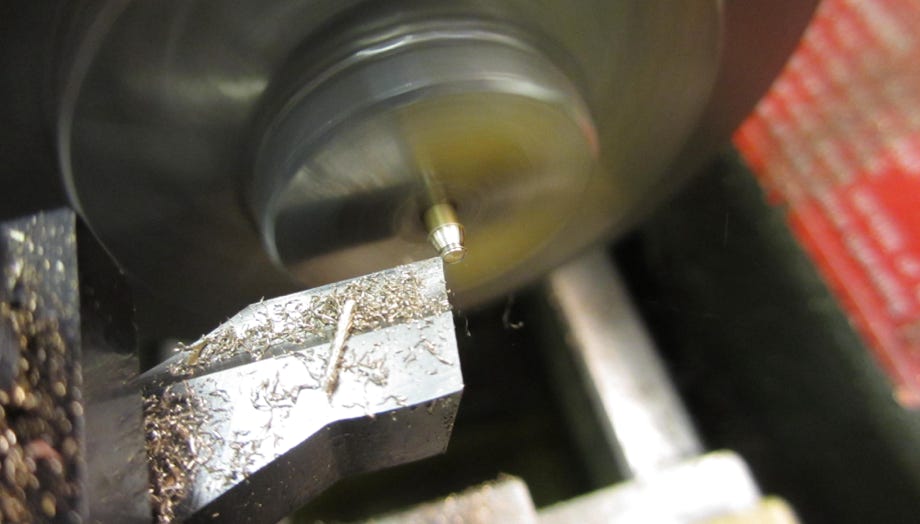

Fertigen eines Nippels aus 2 mm Messingdraht

Originalgetreue Mikro-Hydraulikzylinder für das Räumschild
